一、描述

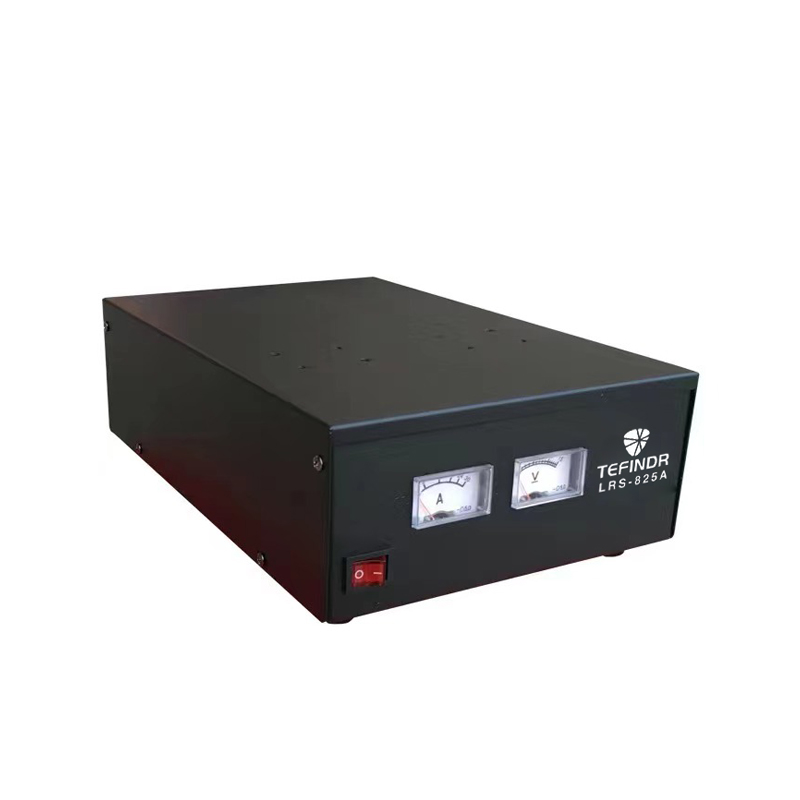

LRS-825A/LRS-625A系列是一款350W单组输出封闭型电源供应器，具有电流表电压表显示（仅825A）设计，采用115VAC成230VAC输入(通过开关选择)，整系列提供直流13.8V输出，除了效率高达89%，内装长寿命风扇能满负载工作于-25C到+70°C的温度范围内。具有极低的空载功耗(小于0.75W)，能使终端系统很容易的通过国际能源要求。LRS系列电源具有完整的保护功能和抗5G振动能力;它符合UL60950-1国际安全法规，LRS系列为各种工业应用提供了一个高性价比的解决方案。
二、特性
交流输入范围通过开关切换
可承受300vac浪涌输入5秒
保护种类:短路/过负载/过电压/过温度
内有直流风扇强制风冷
具有风扇开/关控制
带有电压、电流显示（仅LRS-825A）
可承受5G振动测试
电源启动LED指示灯
远程关闭时空载功耗<0.75W
100%满载老化测试
工作温度可高达70C
可在海拔5000米条件下操作（备注8）
高效率，高寿命和高可靠度
三、应用
车载电台
中继台
集群系统
型号 |
| LRS-825A |
输出 | 直流电压 | 13.8V |
额定电流 | 25A |
电流范围 | 0~ 25A |
额定功率 | 345W |
纹波与噪声(最大)备注2 | 150mVp-p |
电压调整范围 | 10.2~ 13.8V |
电压精度备注3 | 士1.5% |
线性调整率备注4 | 士0.5% |
负载调整率备注5 | 士1.0% |
启动、上升时间 | 1500ms, 50ms/230VAC；1500ms, 50ms/115VAC(满载时) |
保持时间TyP) | 16ms/230VAC；12ms/115VAC(满载时) |
输入 | 电压范围 | 90 ~ 132VAC/ 180 ~ 264VAC (通过开关选择)；240 ~ 370VDC (开关开启230VAC) |
频率范围 | 47 ~ 63Hz |
效率TIP) | 85% |
交流电流(Tp.) | 6.8A/115VAC；3.4A/230VAC |
浪涌电流(Tp.) | 冷启动60A/115VAC；60A/230VAC |
漏电流 | <2mA/ 240VAC |
保护 | 过负载 | 额定输出功率的110 ~ 140% |
保护模式:打嗝模式，异常条件移除后可自动恢复 |
过电压 | 13.8-16.2V |
保护模式:打嗝模式，异常条件移除后可自动恢复 |
过温度 | 打嗝模式，异常条件移除后可自动恢复 |
功能 | 风扇开/关控制(Ty.) | RTH3≥50°C风扇开启，≤40°C风扇关断 |
环境 | 工作温度 | -25~+70'C (请参考"减额 曲线") |
工作湿度 | 20 ~ 90% RH,无冷凝 |
_储存温度、湿度 | -40 ~ +85C, 10~ 95% RH |
温度系数 | 士0.03%/'C (0~50'C) |
耐振动 | 10~ 500Hz, 5G 10分钟/周期,X、Y、Z各60分钟 |
安规 | 安全规范 | UL60950-1, BSMI CNS14336-1, EAC TP TC 004认证通过 |
耐压 | I/P-0/P:3KVAC IP-FG:2KVAC 0/P-FG:0.5KVAC |
绝缘阻抗 | IP-0/P, I/P-FG, 0/P-FG:100M Ohms/500VDC/ 25°C/ 70% RH |
电磁兼容发射. | 符合BSMI CNS13438, EAC TP TC 020 |
电磁兼容抗扰度 | 符合EACTP TC 020 |
其它 | MTBF | ≥327. 9K hrs. MIL-HDBK-217F (25'C) |
尺寸 | 280*185*80mm |
备注： | 1.如未特别说明，所有规格参数均在输入为230VAC、额定负载、25C环境温度下进行量测。
2.纹波和噪声测量方法:使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带寬下进行量测。
3.精度:包含设定误差、线性调整率和负载调整率。
4.线性调整率测量方法:在额定负载下，从低电压到高电压测试。
5.负载调整率测量方法:从0%到100%额定负载。
6.启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
7. 150%的峰值负载能力是建立在长达1秒基础上。如果峰值负载持续超过1秒钟,将进入打嗝模式， 一旦调回额定电流就恢复正常。
8.当操作海拔高于2000米(500f)时，操作环温需调降5C/1000米。 |
